電気化学反応可視化コンフォーカルシステム

ECCS B320

リチウムイオン電池のオペランド観察を実現

ECCS B320は、リチウムイオン電池のオペランド観察を実現する電気化学反応可視化コンフォーカルシステムです。充放電中の電極断面をリアルタイムで観察し、電池の内部反応を可視化します。

リアルカラーコンフォーカル光学系により、電極材料の色変化を高精細で観察でき、電池の性能評価と研究開発に重要な情報を提供します。

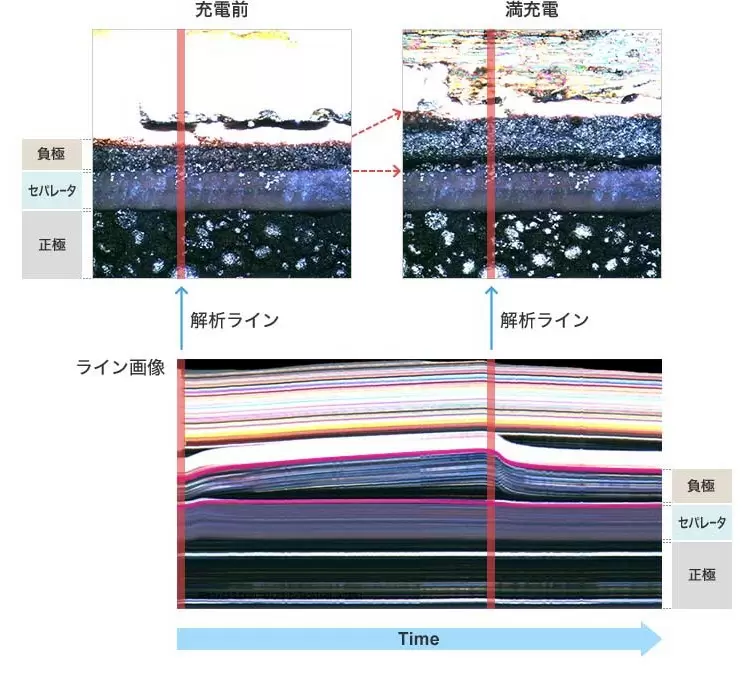

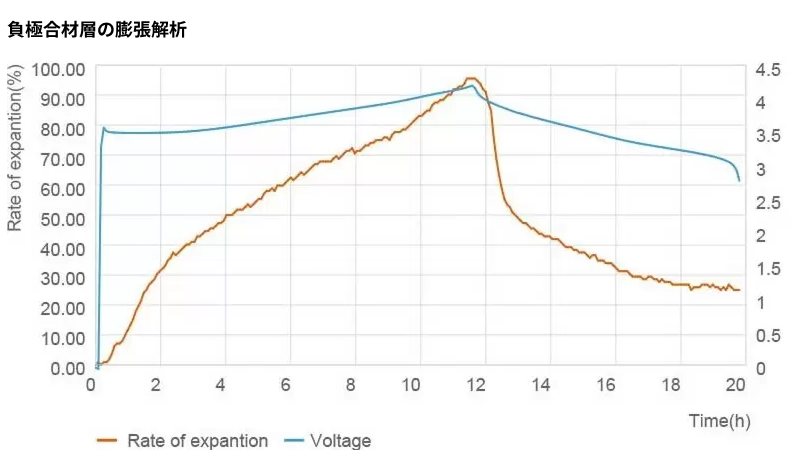

ECCSによる膨張収縮解析はマイクロメーターや変位計では測定できない微小変化やリアルタイム解析が可能。取得した画像の任意の1ラインを時系列で横に並べた「ライン画像」を作成することで、各合材層を選択的に計測することも可能
