電気化学反応可視化コンフォーカルシステム
ECCS B320
リチウムイオン電池のオペランド観察を実現
ECCS B320は、リチウムイオン電池のオペランド観察を実現する電気化学反応可視化コンフォーカルシステムです。充放電中の電極断面をリアルタイムで観察し、電池の内部反応を可視化します。
リアルカラーコンフォーカル光学系により、電極材料の色変化を高精細で観察でき、電池の性能評価と研究開発に重要な情報を提供します。
反応分布解析

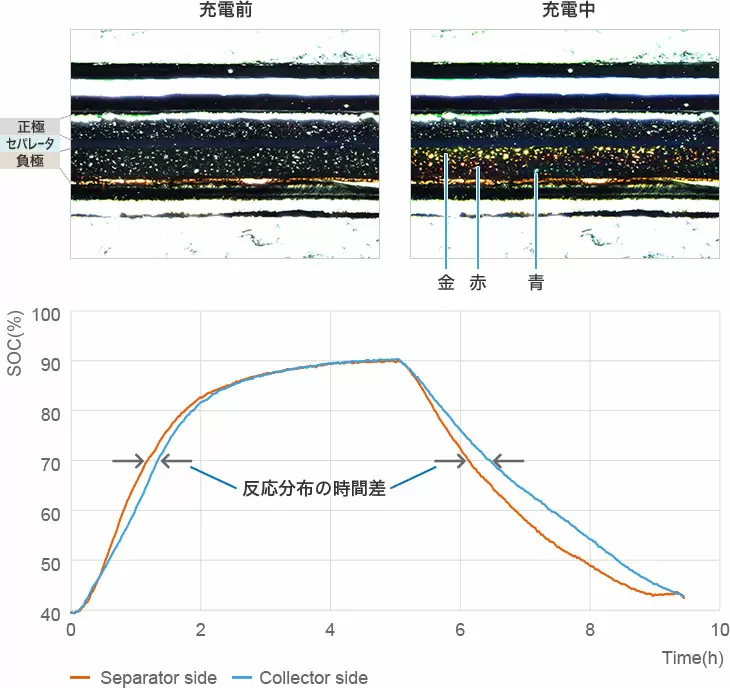

負極

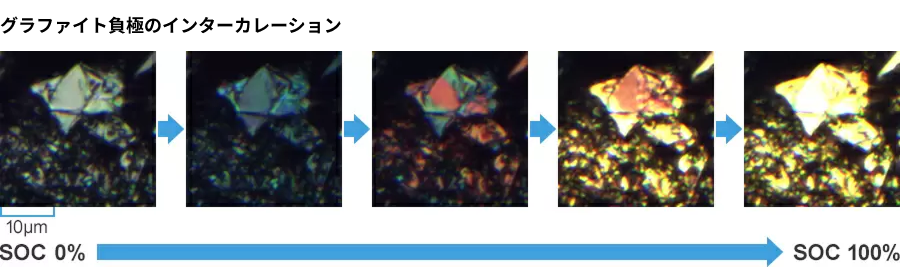

グラファイト系の負極は、充電時にいくつかのステージを経由し、最終的にすべての層間にリチウムイオンが挿入されたSOC100%に到達。この時、活物質の色は充電前のグレーから青→赤→金へと変化していき、この色から膜厚方向の反応分布を定量的に解析可能。

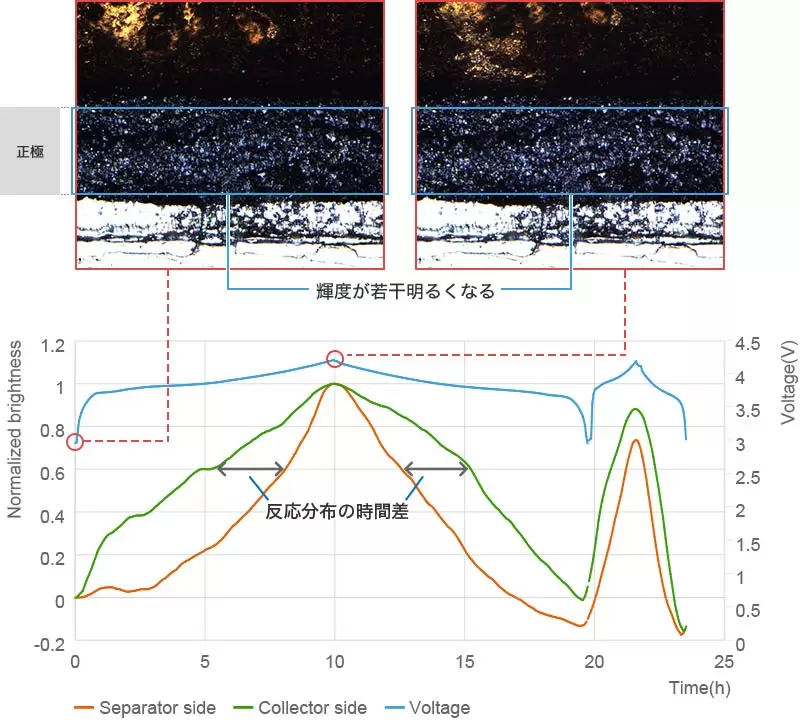

正極
一般的な正極はグラファイト系負極で起きるような色変化は見られないが、充放電に伴う輝度の微小変化を捉えることで、負極と同じように膜厚方向の反応分布を定量的に解析可能。

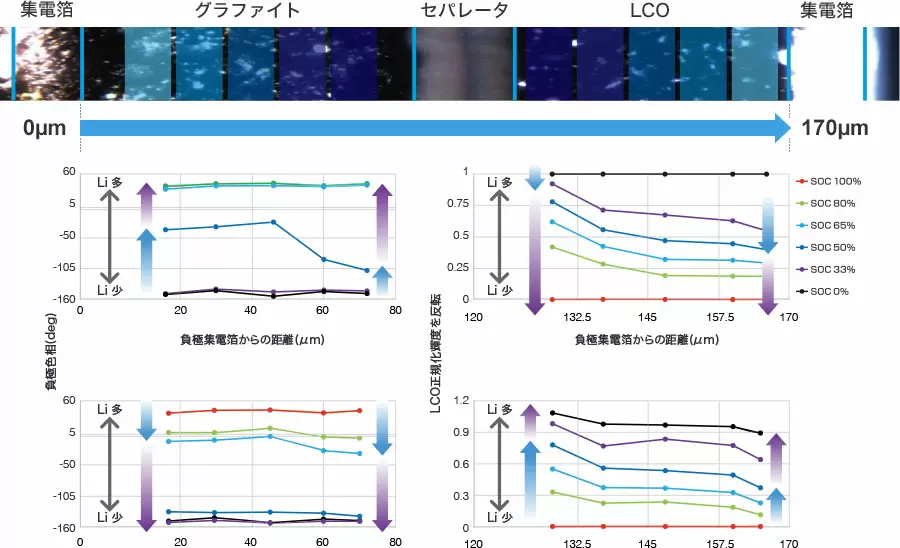

正負極 反応分布 同時解析
2017年電池討論会 発表内容（2A14）
正極は輝度、負極は色相からそれぞれの反応分布を同時に解析することが可能
